Фланцы воротниковые

Заказать товар

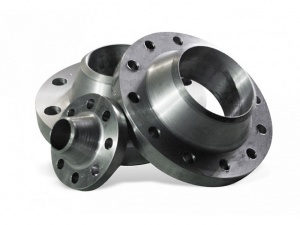

Воротниковый фланецВоротниковый фланец - один из видов соединительных элементов, который обеспечивает монтаж запорной арматуры с трубопроводом, соединяет валы, патрубки и др. Вид изделия - плоское кольцо или диск с равноудаленными отверстиями. При помощи отверстий под болты получают плотное соединение всех компонентов. Классическое принятое название изделия - фланец воротниковый ГОСТ 12821-80 (33259-2015).

Они используются в качестве соединительных элементов, которые необходимы для скрепления запорной арматуры и трубопровода, соединения валов, патрубков и других элементов. Внешне – это небольшой плоский диск с отверстиями под болты, равномерно расположенными по его поверхности. С помощью болтов детали достаточно крепко и надёжно скрепляются. Стандарт этого изделия – ГОСТ 12821-80 (33259-2015).

Как крепятся

Фланцы соединяются с помощью:

  1. Анкерных болтов. Анкерные болты (шпильки) – достаточно удобный способ для крепления временных соединений, так как он легко позволяет осуществить демонтаж соединения. Для надёжности соединения необходимо тщательно протягивать каждый болт, иначе жидкость, находящаяся под давлением, может образовать протечку.
  2. Сварки. Такой способ очень надёжен, но достаточно трудозатратен. Для сварки требуются специальные фланцы (с юбкой). Металл накрепко сваривается и протечки практически исключены, но и демонтаж становится не возможен.

Способы изготовления

Существует несколько основных способов изготовления стальных воротниковых фланцев:

  • Классическое центробежное литье. Специальный сплав разливается в заранее подготовленные шаблонные формы, которые затем охлаждаются. Изделия, изготовленные таким способом, отличаются повышенной прочностью за счёт более высокой плотности металла, что отражается на их стоимости, повышая её.
  • Штамповка горячекатаным способом. Она производится на специальном оборудовании с применением высокого давления и высокой температуры. Наверное – это самый популярный способ изготовления фланцев потому что, наиболее дешёвый. Некоторым минусом можно назвать достаточно низкую прочность изделий, но она достаточная для большинства условий, в которых их применяют.
  • Вырезка газом. Это многоэтапная и сложная технология, которая подразумевает обработку заготовок газом. Большим плюсом можно назвать равномерное распределение металла отсутствие микропустот в теле готового изделия.
  • Стандартная ковка. Данный способ производства фланцев один из самых затратных и сложных. Обработка заготовок производится паровыми молотами под большим давлением. Ковка позволяет уплотнить атомы металла, делая фланцы максимально крепкими. Срок эксплуатации изделий, при изготовлении методом ковки, значительно повышается.

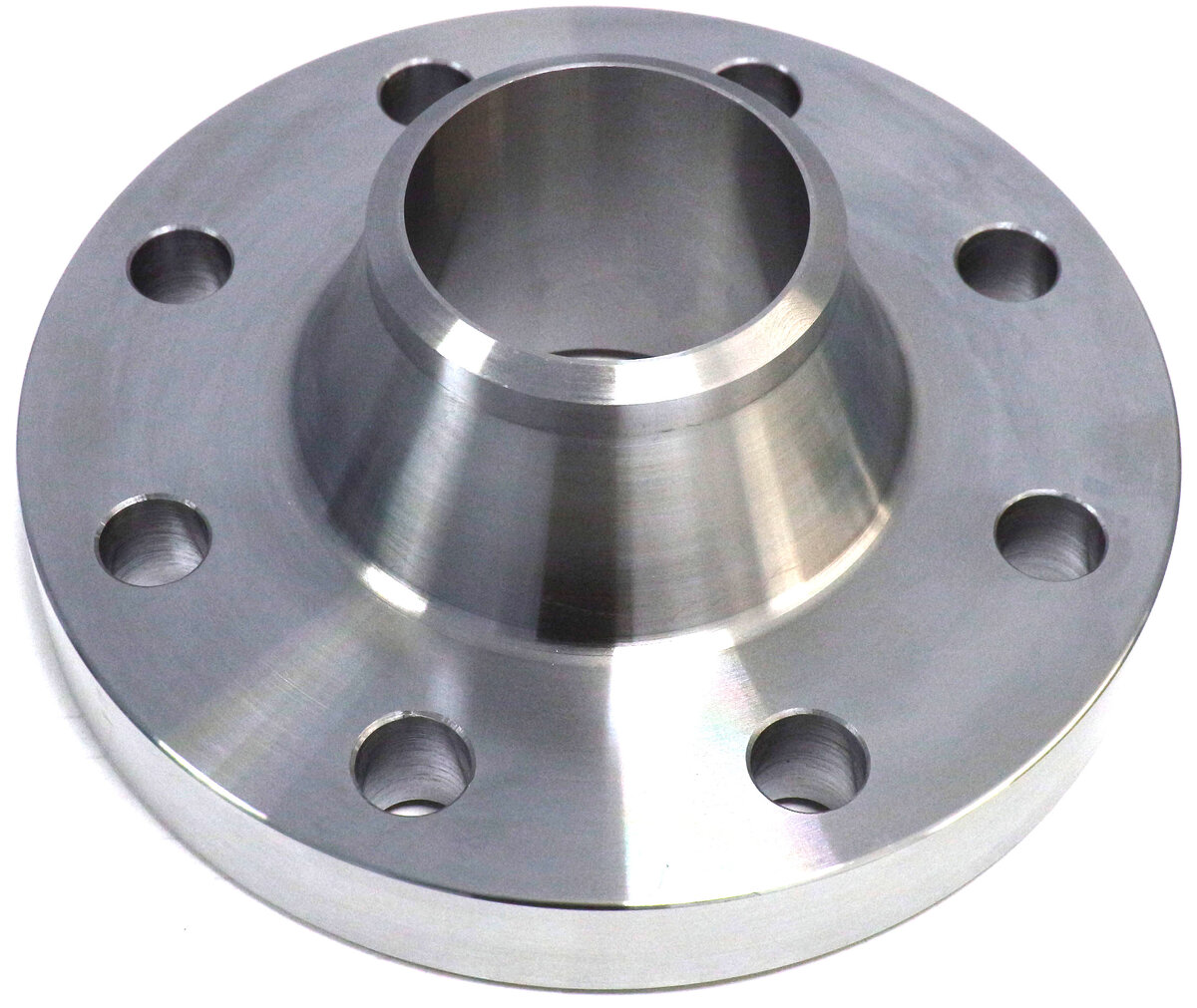

Приварные фланцы воротникового типа обеспечивают надежную и герметичную стыковку трубопровода при помощи сварки. При этом кольца изделий не только плотно соединяют друг с другом трубопроводные элементы, но и даже берут на себя некоторую часть нагрузок при нахождении системы под высоким давлением.

Воротниковые фланцы по ГОСТ 12821-80 (33259-2015) изготавливаются из углеродистой стали высокого качества. Внутреннее отверстие делается по диаметру трубы, для которой он предназначен, чтобы было возможно приваривание встык.

Особенно выделяются фланцы с маркировкой 09г2с – они изготовлены методом сплошного литья, что исключает образование в них микротрещин. Основная часть и юбка фланца образуют единое целое, что положительно сказывается на прочности изделия и его сроке службы. Данные модели очень легко припаиваются сварочным аппаратам к трубам, обеспечивая высокую надёжность работы всей системы. Их температурный режим колеблется от – 700 до +3000 градусов Цельсия. Для повышения надёжности крепежа рекомендуется применять анкерные болты из стали, той же марки, что и фланец.

Где применяют

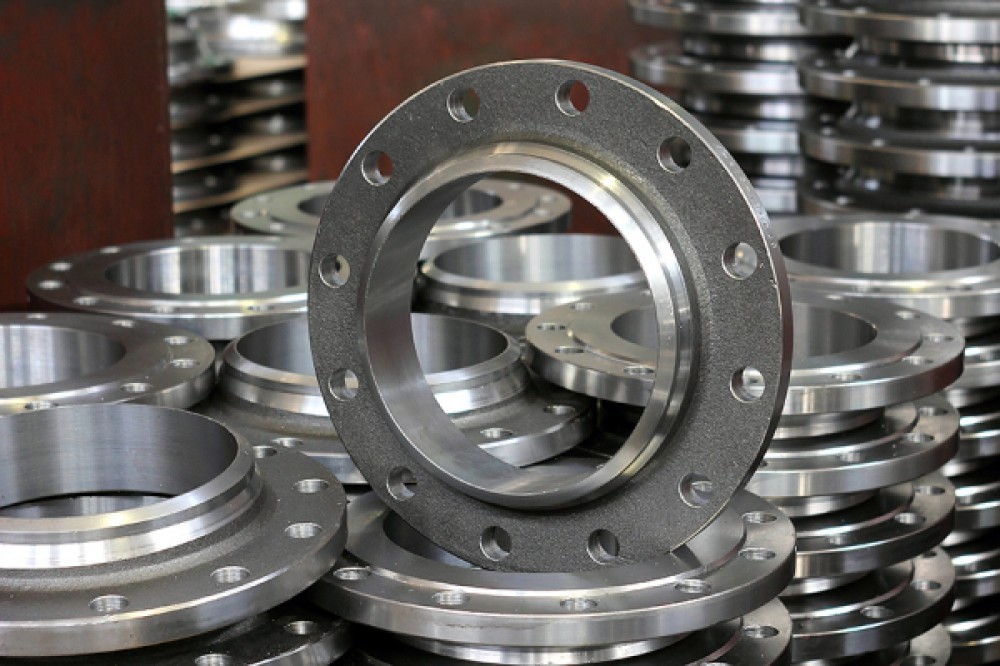

Воротниковый фланец

Стальные приварные воротниковые фланцы находят своё применение во многих отраслях промышленности:

  • жилищно-коммунальные хозяйства;
  • атомная промышленность;
  • химическая промышленность;
  • нефтяная отрасль и др.

Благодаря специальному переходнику с фаской, т.н. «воротнику» или «юбочке», при помощи болгарки или газорезки воротниковый фланец можно легко отсоединить от трубы по месту сварки. А после зачистки кромок детали от сварного шва и коррозий, изделие снова пригодно для дальнейшей эксплуатации.

Почему выбирают нас?

Лучшие
заводы-поставщики

Поставки любых объемов

Особые условия для постоянных клиентов

Подробные консультации

В нашей компании Вы сможете найти 9 стандартных размеров воротниковых фланцев по доступным ценам. Мы поставляем продукцию только лучших металлургических заводов, с которыми сотрудничаем уже долгие годы. Проверенные компании производят свою продукцию по установленным ГОСТам и предоставляют все сертификаты качества.

Мы сотрудничаем как с крупными, так и с мелкими заказчиками, поставляя стальные воротниковые фланцы по предварительной заявке. Вы можете заказать доставку нашими силами или использовать собственные транспортные средства. Все расчеты можно осуществлять через расчётный счёт (безнал), так и наличными в кассу.

Для постоянных клиентов мы предоставляем особые условия и скидки на продукцию, в особенности на крупный опт. Мы всегда идём навстречу взаимовыгодным соглашениям и готовы предложить достаточно низкую цену на изделия. Оставьте предварительную заявку с помощью формы и наши менеджеры свяжутся с Вами в удобное время. Купить фланцы воротниковые можно позвонив нам по телефону +7 (495) 789-82-50. Специалисты нашей компании имеют богатый опыт работы в данной сфере и легко проконсультируют Вас с выбором необходимой продукции.

PN 16

Модификации
DN (ДУ) D мм D1 мм D2 мм h мм b мм d мм Dm мм Dn мм d1 мм h4 мм h1 мм Масса, кг Кол-во отв., n, шт. Кол-во Цена Фланец
50 160 125 102 3 13 18 76 58 49 45 4 2,28 4
Узнать цену у нас в рублях Узнать подробнее и купить
65 180 145 122 3 15 18 94 77 66 47 4 3,19 4
Узнать цену у нас в рублях Узнать подробнее и купить
80 195 160 133 3 17 18 110 90 78 50 4 4,21 4
Узнать цену у нас в рублях Узнать подробнее и купить
80 195 160 133 3 17 18 110 90 78 50 4 4,21 8
Узнать цену у нас в рублях Узнать подробнее и купить
100 215 180 158 3 17 18 130 110 96 50 4 4,9 8
Узнать цену у нас в рублях Узнать подробнее и купить
125 245 210 184 3 19 18 156 135 121 57 4 6,75 8
Узнать цену у нас в рублях Узнать подробнее и купить
150 280 240 212 3 19 22 180 161 146 57 4 8,3 8
Узнать цену у нас в рублях Узнать подробнее и купить
200 335 295 268 3 21 22 240 222 202 58 4 11,79 12
Узнать цену у нас в рублях Узнать подробнее и купить
250 405 355 320 3 23 26 292 278 254 65 4 17,36 12
Узнать цену у нас в рублях Узнать подробнее и купить
300 460 410 370 4 24 26 346 330 303 66 5 22,76 12
Узнать цену у нас в рублях Узнать подробнее и купить
350 520 470 430 4 28 26 400 382 351 70 5 32,04 16
Узнать цену у нас в рублях Узнать подробнее и купить
400 580 525 482 4 32 30 450 432 398 75 5 43 16
Узнать цену у нас в рублях Узнать подробнее и купить
500 710 650 585 4 38 33 559 535 501 90 5 70,97 20
Узнать цену у нас в рублях Узнать подробнее и купить
600 840 770 685 5 41 39 660 636 602 90 6 99,3 20
Узнать цену у нас в рублях Узнать подробнее и купить

PN 25

Модификации
DN (ДУ) D мм D1 мм D2 мм h мм b мм d мм Dm мм Dn мм d1 мм h4 мм h1 мм Масса, кг Кол-во отв., n, шт. Кол-во Цена Фланец
50 160 125 102 3 17 18 76 58 49 45 4 2,78 4
Узнать цену у нас в рублях Узнать подробнее и купить
65 180 145 122 3 19 18 96 77 66 50 4 3,71 8
Узнать цену у нас в рублях Узнать подробнее и купить
80 195 160 133 3 19 18 110 90 78 52 4 4,44 8
Узнать цену у нас в рублях Узнать подробнее и купить
100 230 190 158 3 21 22 132 110 96 58 4 6,51 8
Узнать цену у нас в рублях Узнать подробнее и купить
125 270 220 184 3 23 26 160 135 121 65 4 9,41 8
Узнать цену у нас в рублях Узнать подробнее и купить
150 300 250 212 3 25 26 186 161 146 68 4 12,52 8
Узнать цену у нас в рублях Узнать подробнее и купить
200 360 310 278 3 27 26 245 222 202 75 4 17,44 12
Узнать цену у нас в рублях Узнать подробнее и купить
250 425 370 335 3 29 30 300 278 254 75 4 24,4 12
Узнать цену у нас в рублях Узнать подробнее и купить
300 485 430 390 4 32 30 352 330 303 80 5 33,29 16
Узнать цену у нас в рублях Узнать подробнее и купить
350 550 490 450 4 36 33 406 382 351 85 5 46,57 16
Узнать цену у нас в рублях Узнать подробнее и купить
400 610 550 505 4 40 33 464 432 398 100 5 64,81 16
Узнать цену у нас в рублях Узнать подробнее и купить
500 730 660 615 4 44 39 570 535 500 100 5 88,91 20
Узнать цену у нас в рублях Узнать подробнее и купить
600 840 770 720 5 49 39 670 636 600 115 6 123,7 20
Узнать цену у нас в рублях Узнать подробнее и купить

PN 40

Модификации
DN (ДУ) D мм D1 мм D2 мм h мм b мм d мм Dm мм Dn мм d1 мм h4 мм h1 мм Масса, кг Кол-во отв., n, шт. Кол-во Цена Фланец
50 160 125 102 3 17 18 76 58 48 45 4 2,81 4
Узнать цену у нас в рублях Узнать подробнее и купить
65 180 145 122 3 19 18 96 77 66 50 4 3,71 8
Узнать цену у нас в рублях Узнать подробнее и купить
80 195 160 133 3 21 18 112 90 78 55 4 4,8 8
Узнать цену у нас в рублях Узнать подробнее и купить
100 230 190 158 3 23 22 138 110 96 65 4 7,4 8
Узнать цену у нас в рублях Узнать подробнее и купить
125 270 220 184 3 25 26 160 135 120 65 4 10 8
Узнать цену у нас в рублях Узнать подробнее и купить
150 300 250 212 3 27 26 186 161 145 68 4 13,03 8
Узнать цену у нас в рублях Узнать подробнее и купить
200 375 320 285 3 35 30 250 222 200 85 4 24,44 12
Узнать цену у нас в рублях Узнать подробнее и купить
250 445 385 345 3 39 33 310 278 252 98 4 37,59 12
Узнать цену у нас в рублях Узнать подробнее и купить
300 510 450 410 4 42 30 368 330 301 112 5 57,1 16
Узнать цену у нас в рублях Узнать подробнее и купить
